20240603 156일차 언리얼 C++ AimHUD & 라이플 애니메이션 적용

1. 무기 객체에 애니메이션을 적용하고, 상태에 따라 애니메이션을 실행하게 할 수 있다.
2. HUD를 띄우고, 조준점을 표시할 수 있다.
3. HUD의 조준점과 총기의 방향Rotation을 연동할 수 있다.

---

무기 애니메이션 적용.



무기객체 또한 엑터를 상속받아 동작하는만큼, 임의의 ABP를 배정하여 상태에 따라 애니메이션을 실행하게 조정할 수 있다.

---

WeaponActor

#pragma once

#include "CoreMinimal.h"
#include "Datas/WeaponDatas.h"
#include "GameFramework/Actor.h"
#include "Interface/IInteract.h"
#include "BaseWeapon.generated.h"

enum class EFireMode : uint8;

/*
 *
 */

class UArrowComponent;
enum class EItemPositionType : uint8;

UCLASS()
class FTPSGAME_API ABaseWeapon : public AActor, public IInteract
{
	GENERATED_BODY()

protected:
	UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly)
	TObjectPtr<USkeletalMeshComponent> Body;

	UPROPERTY(VisibleDefaultsOnly)
	FWeaponAssets Assets;

	UPROPERTY(VisibleAnywhere)
	UWeaponDataAsset* MyWeaponData;

	UPROPERTY()
	FTimerHandle FireHandle;

	UPROPERTY(VisibleAnywhere, Category = FireMode, meta=(Bitmask="", BitmaskEnum="/Script/FTPSGame.EFireMode"))
	int32 CanFireMode;

	UPROPERTY(VisibleAnywhere, Category = FireMode)
	int32 CurrentFireMode = 2 ^ EFireMode::Single;

	bool bFire = false;
	bool bEmpty = false;

public:
	ABaseWeapon();

	virtual void Interact(ABaseCharacter* InteractingActor) override;

	void ConversionItem(EItemPositionType Type, EAttachType InHolderType = EAttachType::Handle, USceneComponent* InParentComponent = nullptr);
	void SetCollisionEnable(bool bEnable);

	EFireMode GetCurrentFireMode();

	FORCEINLINE UWeaponDataAsset* GetWeaponData()					{ return MyWeaponData; }
	FORCEINLINE void SetWeaponData(UWeaponDataAsset* InWeaponData)  { MyWeaponData = InWeaponData; }

	FORCEINLINE bool IsFire()  const { return bFire;  }
	FORCEINLINE bool IsEmpty() const { return bEmpty; }

public:
	UFUNCTION()
	void SpawnProjectile();

	UFUNCTION()
	void SpawnShell();

	virtual void Fire();
	virtual void HoldFire();
	virtual void ChangeFireMode();

protected:
	virtual void BeginPlay() override;

	void LoadData(EWeaponName Name);
	void SetBody();

	void RotateToCrossHair();
};



Weapon의 헤더이다.



Fire과 HoldFire, ChangeFireMode를 적용하여 무기객체가 공격상태인지, 멈춤상태인지, 탄약이 없는 상태인지 의 상태변환을 적용할 수 있게 한다.



public으로 적용되어 있는, FORCEINLINE bool IsFire(), bool IsEmpty를 통해 현재 발사중인지, 탄약이 부족한지 의 객체상태를 반환받는다.



위 함수를 호출하는 주체는, Base_Character를 상속받는 AHero 엑터이다.

void ABaseWeapon::Fire()
{
	bFire = true;
}

void ABaseWeapon::HoldFire()
{
	bFire = false;
}

void ABaseWeapon::ChangeFireMode()
{
	while (true)
	{
		CurrentFireMode = CurrentFireMode << 1;
		if ((CanFireMode & CurrentFireMode) != 0 ||
			CurrentFireMode >= 2 ^ EFireMode::Max)
			break;
	}

	CurrentFireMode %= (2 ^ EFireMode::Max) - 2; // None + Max = 2
}



객체의 무기상태와 ChangeFireMode를 통해, 무기상태를 변환할 수 있게 한다.

void AHero::BindingDefaultActions(UEnhancedInputComponent* EnhancedInputComponent)
{
	// Jumping
	EnhancedInputComponent->BindAction(JumpAction, ETriggerEvent::Started, this, &ACharacter::Jump);
	EnhancedInputComponent->BindAction(JumpAction, ETriggerEvent::Completed, this, &ACharacter::StopJumping);

	// Moving
	EnhancedInputComponent->BindAction(MoveAction, ETriggerEvent::Triggered, this, &AHero::Move);

	// Looking
	EnhancedInputComponent->BindAction(ViewAction, ETriggerEvent::Triggered, this, &AHero::View);
}

void AHero::BindingCombatActions(UEnhancedInputComponent* EnhancedInputComponent)
{
	// Interact
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("Interact"), ETriggerEvent::Ongoing,  this, &AHero::Interact);
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("Interact"), ETriggerEvent::Canceled, this, &AHero::InteractCanceled);

	// Select Holder
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("MainHolder"), ETriggerEvent::Triggered, this, &AHero::SelectMainHolder);
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("SubHolder"),  ETriggerEvent::Triggered, this, &AHero::SelectSubHolder);

	// ADS
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("AimingDownSight"), ETriggerEvent::Ongoing,   this, &AHero::Aiming);
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("AimingDownSight"), ETriggerEvent::Completed, this, &AHero::HipFire);

	// Fire
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("Fire"), ETriggerEvent::Started, this, &AHero::Fire);
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("Fire"), ETriggerEvent::Completed, this, &AHero::HoldFire);

	// Fire Mode
	EnhancedInputComponent->BindAction(*CombatInput.InputActionMap.Find("ChangeFireMode"), ETriggerEvent::Triggered, this, &AHero::ChangeFireMode);
}

Input키 할당은, Base_Character를 할당받는, Hero에서 키값 할당을 받는다.

---

ABP설정

CPP로 기본적인 ABP값을 설정해준다. 틱마다 해당 객체를 가지는 무기에서 임의의 값을 가져온다.

#pragma once

#include "CoreMinimal.h"
#include "Animation/AnimInstance.h"
#include "Datas/WeaponDatas.h"
#include "WeaponAnimInstance.generated.h"

class ABaseWeapon;
enum class EFireMode : uint8;

UCLASS()
class FTPSGAME_API UWeaponAnimInstance : public UAnimInstance
{
	GENERATED_BODY()

	UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly, meta=(AllowPrivateAccess="true"))
	TObjectPtr<ABaseWeapon> Weapon;

	UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly, meta=(AllowPrivateAccess="true"))
	float SingleFirePlayRate;

	UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly, meta=(AllowPrivateAccess="true"))
	float AutoFirePlayRate;

	UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly, meta=(AllowPrivateAccess="true"))
	EFireMode FireMode;

	UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly, meta=(AllowPrivateAccess="true"))
	bool bEmpty = false;

	UPROPERTY(VisibleDefaultsOnly, BlueprintReadOnly, meta=(AllowPrivateAccess="true"))
	bool bFire = false;

	UPROPERTY(EditDefaultsOnly, BlueprintReadOnly, meta=(AllowPrivateAccess="true"))
	TObjectPtr<UAnimSequence> SingleFireAnimation;

	UPROPERTY(EditDefaultsOnly, BlueprintReadOnly, meta=(AllowPrivateAccess="true"))
	TObjectPtr<UAnimSequence> AutoFireAnimation;

public:
	virtual void NativeInitializeAnimation() override;
	virtual void NativeUpdateAnimation(float DeltaSeconds) override;
};

가져와야 하는 값은 위와 같다.



자기자신을 사용하는 무기,

단발 발사속도,

자동발사 속도

발사형태

발사여부

탄여부

그리고 애니메이션들 이다.

#include "Animation/Weapons/WeaponAnimInstance.h"
#include "Actors/BaseWeapon.h"
#include "Datas/Weapon/WeaponDataAsset.h"
#include "Utilities/Helper.h"

void UWeaponAnimInstance::NativeInitializeAnimation()
{
	Super::NativeInitializeAnimation();

	USkeletalMeshComponent* Skel = Cast<USkeletalMeshComponent>(GetOuter());
	Weapon = Cast<ABaseWeapon>(Skel->GetOwner());
}

void UWeaponAnimInstance::NativeUpdateAnimation(float DeltaSeconds)
{
	Super::NativeUpdateAnimation(DeltaSeconds);

	if (Weapon == nullptr)
	{
		USkeletalMeshComponent* Skel = Cast<USkeletalMeshComponent>(GetOuter());
		Weapon = Cast<ABaseWeapon>(Skel->GetOwner());

		return;
	}

	float RPM = 60 / Weapon->GetWeaponData()->GetRoundPerMinute();

	if (SingleFireAnimation)
		SingleFirePlayRate = SingleFireAnimation->GetPlayLength() / RPM;

	if (AutoFireAnimation)
		AutoFirePlayRate = AutoFireAnimation->GetPlayLength() / RPM;

	FireMode = Weapon->GetCurrentFireMode();

	bFire = Weapon->IsFire();
	bEmpty = Weapon->IsEmpty();
}



RPM을 기준으로 FireRate를 정의해준다. 현재 애니메이션이 정의되어있을 때 만, 해당 값을 정의해주면 된다.

---

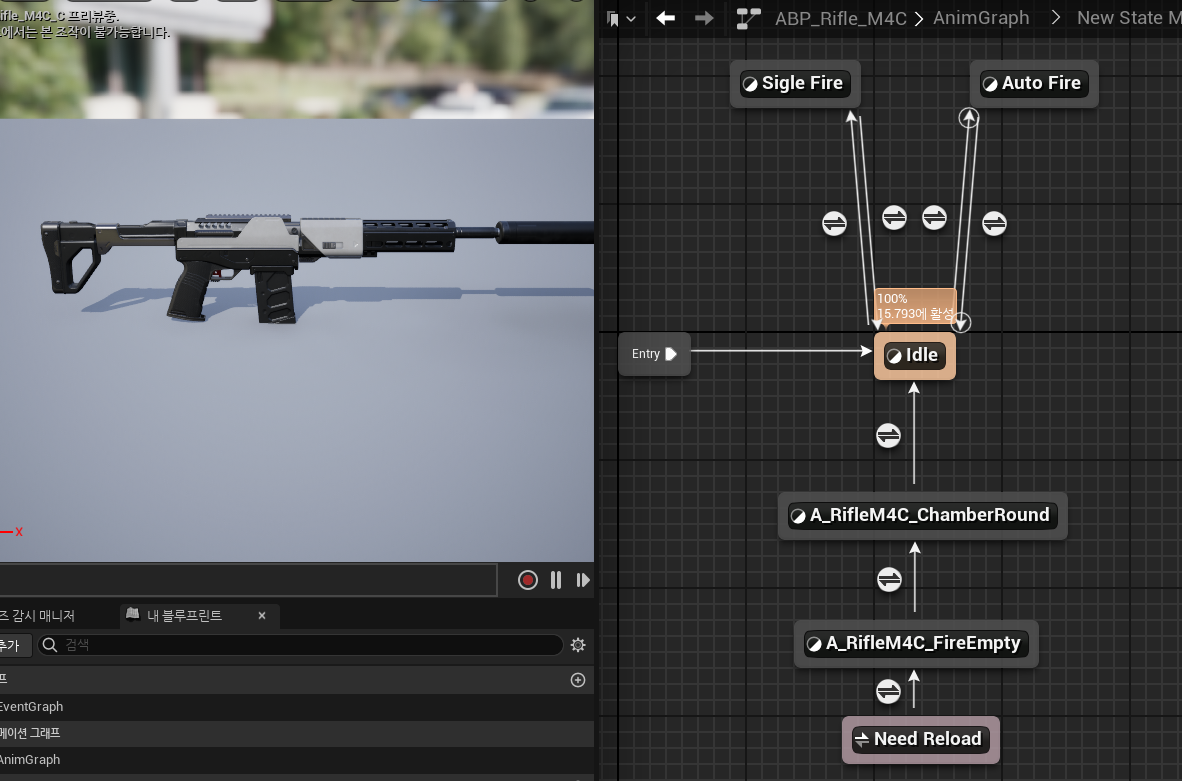

ABP 애님그래프 연결

애님 그래프는 위와같이 연결한다.



Idle상태 일 때, if값으로 현재 SIngle인지 Auto인지 판별하고 해당 애니메이션을 재생한다.



현재 Empty상태일 경우, NeedReload로 이동. Empty상태 애니메이션을 재생한다.



---

Hud띄우기



Hud를 제작한다.



임의의 코드를 설정할 수도 있음으로, CPP파일로 베이스를 생성하고 해당 CPP를 상속받는 HUD를 제작한다.



HUD의 경우 블루프린트 노드로 생성 정의하는것 이 더 효과적임으로 대부분의 작업은 블루프린트 로 진행한다.





생성한 HUD는 PlayerHudManager시스템을 사용하여 전역적으로 관리해준다.



---

#pragma once

#include "CoreMinimal.h"
#include "Blueprint/UserWidget.h"
#include "CrossHair.generated.h"

/**
 *
 */
UCLASS()
class FTPSGAME_API UCrossHair : public UUserWidget
{
	GENERATED_BODY()


};



HUD를 정의만 해준다.

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/HUD.h"
#include "PlayerHUD.generated.h"

class UCrossHair;

/**
 *
 */
UCLASS()
class FTPSGAME_API APlayerHUD : public AHUD
{
	GENERATED_BODY()

	UPROPERTY()
	TObjectPtr<UCrossHair> CrossHair;

	UClass* CrossHairClass;

public:
	APlayerHUD();

protected:
	virtual void BeginPlay() override;
};



Player Hud를 생성해서. 만든 hud를 생성, 관리한다.

#include "Widgets/PlayerHUD.h"

#include "Actors/Characters/Hero/Hero.h"
#include "Blueprint/UserWidget.h"
#include "Kismet/GameplayStatics.h"
#include "Utilities/Helper.h"
#include "Widgets/CrossHair/CrossHair.h"

APlayerHUD::APlayerHUD()
{
	CrossHairClass = Helper::GetClass<UUserWidget>("/Game/Widget/CrossHair/WB_CrossHair");
}

void APlayerHUD::BeginPlay()
{
	Super::BeginPlay();

	AHero* Hero = Cast<AHero>(UGameplayStatics::GetPlayerCharacter(this, 0));

	CrossHair = CreateWidget<UCrossHair>(Hero->GetWorld(), CrossHairClass, "Cross Hair");

	CrossHair->AddToViewport(0);
	CrossHair->SetVisibility(ESlateVisibility::Visible);
}

CPP의 생성자에서 Class를 할당해주고, BeginPlay에서 할당된 Class를 생성 Viewport에 추가. Visible처리해준다.



---

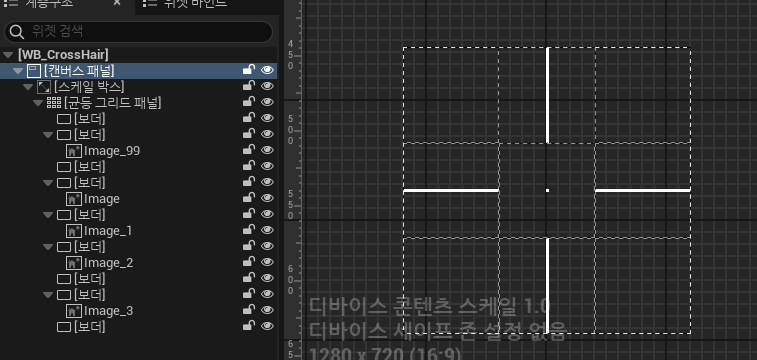

위젯 블루프린트는, 캔버스 패널을 사용하여 내부에 3x3공간을 만들고 3x3공간에 각각의 이미지를 배정해준다.

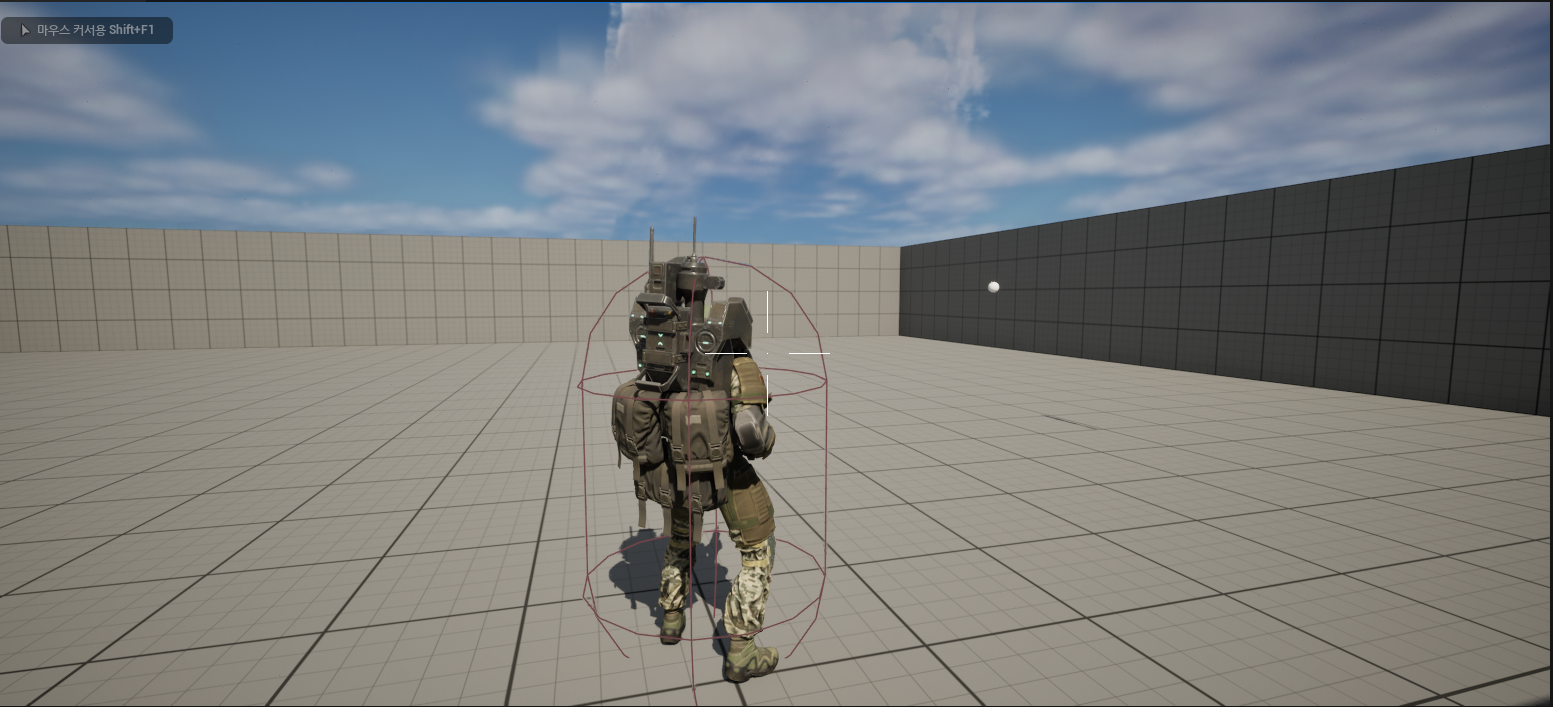

이를통해 에임을 구현할 수 있다.
