TensorFlow DQN Agent 구현



import tensorflow as tf
import numpy as np
import random
import math
import os

"""# 설정값 지정"""

# 학습에 필요한 설정값들을 선언합니다.
epsilon = 1                         # epsilon-Greedy 기법에 사용할 최초의 epsilon값
epsilonMinimumValue = 0.001         # epsilon의 최소값 (이 값 이하로 Decay하지 않습니다)
num_actions = 3                     # 에이전트가 취할 수 있는 행동의 개수 - (좌로 움직이기, 가만히 있기, 우로 움직이기)
num_epochs = 2000                   # 학습에 사용할 반복횟수
hidden_size = 128                   # 히든레이어의 노드 개수
maxMemory = 500                     # Replay Memory의 크기
batch_size = 50                     # 학습에 사용할 배치 개수
gridSize = 10                       # 에이전트가 플레이하는 게임 화면 크기 (10x10 grid)
state_size = gridSize * gridSize    # 게임 환경의 현재상태 (10x10 grid)
discount = 0.9                      # Discount Factor \gamma
learning_rate = 0.2                 # 러닝 레이트

"""# DQN 클래스 정의"""

# s와 e사이의 랜덤한 값을 리턴하는 유틸리티 함수를 정의합니다.
def randf(s, e):
  return (float(random.randrange(0, (e - s) * 9999)) / 10000) + s

def truncated_normal_intializer(stddev):
  return tf.keras.initializers.TruncatedNormal(mean=0.0, stddev=stddev, seed=None)

# tf.keras.Model을 이용해서 DQN 모델을 정의합니다.
class DQN(tf.keras.Model):
  def __init__(self):
    super(DQN, self).__init__()
    # 100(현재 상태 - 10x10 Grid) -> 128 -> 128 -> 3(예측된 각 행동의 Q값)
    self.hidden_layer_1 =  tf.keras.layers.Dense(hidden_size,
                                                activation='relu',
                                                kernel_initializer=truncated_normal_intializer(1.0 / math.sqrt(float(state_size))),
                                                bias_initializer=truncated_normal_intializer(0.01))
    self.hidden_layer_2 =  tf.keras.layers.Dense(hidden_size,
                                                activation='relu',
                                                kernel_initializer=truncated_normal_intializer(1.0 / math.sqrt(float(hidden_size))),
                                                bias_initializer=truncated_normal_intializer(0.01))
    self.output_layer =  tf.keras.layers.Dense(num_actions,
                                                activation=None,
                                                kernel_initializer=truncated_normal_intializer(1.0 / math.sqrt(float(hidden_size))),
                                                bias_initializer=truncated_normal_intializer(0.01))

  def call(self, x):
    H1_output = self.hidden_layer_1(x)
    H2_output = self.hidden_layer_2(H1_output)
    output_layer = self.output_layer(H2_output)

    return tf.squeeze(output_layer)

"""# 손실함수 정의"""

# MSE 손실 함수를 정의합니다.
def mse_loss(y_pred, y):
  return tf.reduce_sum(tf.square(y-y_pred)) / (2*batch_size)  # MSE 손실 함수

# 옵티마이저를 정의합니다.
optimizer = tf.optimizers.SGD(learning_rate)

# 최적화를 위한 function을 정의합니다.
def train_step(model, x, y):
  with tf.GradientTape() as tape:
    y_pred = model(x)
    loss = mse_loss(y_pred, y)
  gradients = tape.gradient(loss, model.trainable_variables)
  optimizer.apply_gradients(zip(gradients, model.trainable_variables))

# DQN 모델을 선언합니다.
DQN_model = DQN()

"""# CatchGame Environment 설정"""

# CatchGame을 수행하는 Environment를 구현합니다.
class CatchEnvironment():
  # 상태의 초기값을 지정합니다.
  def __init__(self, gridSize):
    self.gridSize = gridSize
    self.state_size = self.gridSize * self.gridSize
    self.state = np.empty(3, dtype = np.uint8)

  # 관찰 결과를 리턴합니다.
  def observe(self):
    canvas = self.drawState()
    canvas = np.reshape(canvas, (-1,self.state_size))
    return canvas.astype('float32')

  # 현재 상태(fruit, basket)를 화면에 출력합니다.
  def drawState(self):
    canvas = np.zeros((self.gridSize, self.gridSize))
    # fruit를 화면에 그립니다.
    canvas[self.state[0]-1, self.state[1]-1] = 1
    # basket을 화면에 그립니다.
    canvas[self.gridSize-1, self.state[2] -1 - 1] = 1
    canvas[self.gridSize-1, self.state[2] -1] = 1
    canvas[self.gridSize-1, self.state[2] -1 + 1] = 1
    return canvas

  # 게임을 초기 상태로 리셋합니다.
  def reset(self):
    initialFruitColumn = random.randrange(1, self.gridSize + 1)
    initialBucketPosition = random.randrange(2, self.gridSize + 1 - 1)
    self.state = np.array([1, initialFruitColumn, initialBucketPosition])
    return self.getState()

  # 현재 상태를 불러옵니다.
  def getState(self):
    stateInfo = self.state
    fruit_row = stateInfo[0]
    fruit_col = stateInfo[1]
    basket = stateInfo[2]
    return fruit_row, fruit_col, basket

  # 에이전트가 취한 행동에 대한 보상을 줍니다.
  def getReward(self):
    fruitRow, fruitColumn, basket = self.getState()
    # 만약 fruit가 바닥에 닿았을 때
    if (fruitRow == self.gridSize - 1):
      # basket이 fruit을 받아내면 1의 reward를 줍니다.
      if (abs(fruitColumn - basket) <= 1):
        return 1
      # fruit를 받아내지 못하면 -1의 reward를 줍니다.
      else:
        return -1
    # fruit가 바닥에 닿지 않은 중립적인 상태는 0의 reward를 줍니다.
    else:
      return 0

  # 게임이 끝났는지를 체크합니다.(fruit가 바닥에 닿으면 한게임이 종료됩니다.)
  def isGameOver(self):
    if (self.state[0] == self.gridSize - 1):
      return True
    else:
      return False

  # action(좌로 한칸 이동, 제자리, 우로 한칸이동)에 따라 basket의 위치를 업데이트합니다.
  def updateState(self, action):
    move = 0
    if (action == 0):
      move = -1
    elif (action == 1):
      move = 0
    elif (action == 2):
      move = 1
    fruitRow, fruitColumn, basket = self.getState()
    newBasket = min(max(2, basket + move), self.gridSize - 1) # min/max는 basket이 grid밖으로 벗어나는것을 방지합니다.
    fruitRow = fruitRow + 1  # fruit는 매 행동을 취할때마다 1칸씩 아래로 떨어집니다.
    self.state = np.array([fruitRow, fruitColumn, newBasket])

  # 행동을 취합니다. 0 : 왼쪽으로 이동, 1 : 가만히 있기, 2 : 오른쪽으로 이동
  def act(self, action):
    self.updateState(action)
    reward = self.getReward()
    gameOver = self.isGameOver()
    return self.observe(), reward, gameOver, self.getState()

"""# Replay Memory 설정"""

# Replay Memory를 class로 정의합니다.
class ReplayMemory:
  def __init__(self, gridSize, maxMemory, discount):
    self.maxMemory = maxMemory
    self.gridSize = gridSize
    self.state_size = self.gridSize * self.gridSize
    self.discount = discount
    self.inputState = np.empty((self.maxMemory, 100), dtype = np.float32)
    self.actions = np.zeros(self.maxMemory, dtype = np.uint8)
    self.nextState = np.empty((self.maxMemory, 100), dtype = np.float32)
    self.gameOver = np.empty(self.maxMemory, dtype = np.bool)
    self.rewards = np.empty(self.maxMemory, dtype = np.int8)
    self.count = 0
    self.current = 0

  # 경험을 Replay Memory에 저장합니다.
  def remember(self, currentState, action, reward, nextState, gameOver):
    self.actions[self.current] = action
    self.rewards[self.current] = reward
    self.inputState[self.current, ...] = currentState
    self.nextState[self.current, ...] = nextState
    self.gameOver[self.current] = gameOver
    self.count = max(self.count, self.current + 1)
    self.current = (self.current + 1) % self.maxMemory

  def getBatch(self, DQN_model, batch_size, num_actions, state_size):
    # 취할 수 있는 가장 큰 배치 사이즈를 선택합니다. (학습 초기에는 batch_size만큼의 기억이 없습니다.)
    memoryLength = self.count
    chosenBatchSize = min(batch_size, memoryLength)

    # 인풋 데이터와 타겟데이터를 선언합니다.
    inputs = np.zeros((chosenBatchSize, state_size))
    targets = np.zeros((chosenBatchSize, num_actions))

    # 배치안의 값을 설정합니다.
    for i in range(chosenBatchSize):
      # 배치에 포함될 기억을 랜덤으로 선택합니다.
      randomIndex = random.randrange(0, memoryLength)
      # 현재 상태와 Q값을 불러옵니다.
      current_inputState = np.reshape(self.inputState[randomIndex], (1, 100))
      target = DQN_model(current_inputState).numpy()

      # 현재 상태 바로 다음 상태를 불러오고 다음 상태에서 취할수 있는 가장 큰 Q값을 계산합니다.
      current_nextState = np.reshape(self.nextState[randomIndex], (1, 100))
      nextStateQ = DQN_model(current_nextState).numpy()
      nextStateMaxQ = np.amax(nextStateQ)
      # 만약 게임오버라면 reward로 Q값을 업데이트하고
      if (self.gameOver[randomIndex] == True):
        target[self.actions[randomIndex]] = self.rewards[randomIndex]
      # 게임오버가 아니라면 타겟 Q값(최적의 Q값)을 아래 수식을 이용해서 계산합니다.
      # Q* = reward + discount(gamma) * max_a' Q(s',a')
      else:
        target[self.actions[randomIndex]] = self.rewards[randomIndex] + self.discount * nextStateMaxQ

      # 인풋과 타겟 데이터에 값을 지정합니다.
      inputs[i] = current_inputState
      targets[i] = target

    return inputs.astype('float32'), targets.astype('float32')

print("트레이닝을 시작합니다.")

# 게임 플레이 환경을 선언합니다.
env = CatchEnvironment(gridSize)

# Replay Memory를 선언합니다.
memory = ReplayMemory(gridSize, maxMemory, discount)

winCount = 0

for i in range(num_epochs+1):
  # 환경을 초기화합니다.
  err = 0
  env.reset()

  isGameOver = False

  # 최초의 상태를 불러옵니다.
  currentState = env.observe()

  while (isGameOver != True):
    action = -9999  # Q값을 초기화합니다.
    # epsilon-Greedy 기법에 따라 랜덤한 행동을 할지 최적의 행동을 할지를 결정합니다.
    epsilon
    if (randf(0, 1) <= epsilon):
      # epsilon 확률만큼 랜덤한 행동을 합니다.
      action = random.randrange(0, num_actions)
    else:
      # (1-epsilon) 확률만큼 최적의 행동을 합니다.
      # 현재 상태를 DQN의 인풋으로 넣어서 예측된 최적의 Q(s,a)값들을 리턴받습니다.
      q = DQN_model(currentState).numpy()
      # Q(s,a)가 가장 높은 행동을 선택합니다.
      action = q.argmax()

    # epsilon값을 0.9999만큼 Decay합니다.
    if (epsilon > epsilonMinimumValue):
      epsilon = epsilon * 0.999

    # 에이전트가 행동을 하고 다음 보상과 다음 상태에 대한 정보를 리턴 받습니다.
    nextState, reward, gameOver, stateInfo = env.act(action)

    # 만약 과일을 제대로 받아냈다면 승리 횟수를 1 올립니다.
    if (reward == 1):
      winCount = winCount + 1

    # 에이전트가 수집한 정보를 Replay Memory에 저장합니다.
    memory.remember(currentState, action, reward, nextState, gameOver)

    # 현재 상태를 다음 상태로 업데이트하고 GameOver유무를 체크합니다.
    currentState = nextState
    isGameOver = gameOver

    # Replay Memory로부터 학습에 사용할 Batch 데이터를 불러옵니다.
    inputs, targets = memory.getBatch(DQN_model, batch_size, num_actions, state_size)

    # 최적화를 수행하고 손실함수를 리턴받습니다.
    _, loss_print = train_step(DQN_model, inputs, targets), mse_loss(DQN_model(inputs), targets)
    err = err + loss_print

  print("반복(Epoch): %d, 에러(err): %.4f, 승리횟수(Win count): %d, 승리비율(Win ratio): %.4f" % (i, err, winCount, float(winCount)/float(i+1)*100))
# 학습이 모두 끝나면 파라미터를 지정된 경로에 저장합니다.
print("트레이닝 완료")

"""# 학습된 에이전트의 플레이결과 시각화하기"""

# Commented out IPython magic to ensure Python compatibility.
# %matplotlib

from IPython import display
import matplotlib.patches as patches
import pylab as pl
import time
import tensorflow as tf
import os

# 설정값들을 정의합니다.
gridSize = 10
maxGames = 30
env = CatchEnvironment(gridSize)
winCount = 0
loseCount = 0
numberOfGames = 0

# 화면을 그리기 위한 설정들을 정의합니다.
ground = 1
plot = pl.figure(figsize=(12,12))
axis = plot.add_subplot(111, aspect='equal')
axis.set_xlim([-1, 12])
axis.set_ylim([0, 12])

# 현재 상태를 그리기 위한 drawState 함수를 정의합니다.
def drawState(fruitRow, fruitColumn, basket, gridSize):
  # 과일이 몇번째 세로축에 있는지 정의합니다.
  fruitX = fruitColumn
  # 과일이 몇번째 가로축에 있는지 정의합니다.
  fruitY = (gridSize - fruitRow + 1)
  # 승리 횟수, 패배 횟수, 전체 게임 횟수를 화면 상단에 출력합니다.
  statusTitle = "Wins: " + str(winCount) + "  Losses: " + str(loseCount) + "  TotalGame: " + str(numberOfGames)
  axis.set_title(statusTitle, fontsize=30)
  for p in [
    # 배경의 위치를 지정합니다.
    patches.Rectangle(
        ((ground - 1), (ground)), 11, 10,
        facecolor="#000000"      # Black
    ),
    # 바구니의 위치를 지정합니다.
    patches.Rectangle(
        (basket - 1, ground), 2, 0.5,
        facecolor="#FF0000"     # Red
    ),
    # 과일의 위치를 지정합니다.
    patches.Rectangle(
        (fruitX - 0.5, fruitY - 0.5), 1, 1,
        facecolor="#0000FF"       # Blue
    ),
    ]:
      axis.add_patch(p)
  display.clear_output(wait=True)
  display.display(pl.gcf())

# maxGames 횟수만큼 게임을 플레이합니다.
while (numberOfGames < maxGames):
  numberOfGames = numberOfGames + 1

  # 최초의 상태를 정의합니다.
  isGameOver = False
  fruitRow, fruitColumn, basket = env.reset()
  currentState = env.observe()
  drawState(fruitRow, fruitColumn, basket, gridSize)

  while (isGameOver != True):
    # 현재 상태를 DQN의 입력값으로 넣고 구한 Q값중 가장 큰 Q값을 갖는 행동을 취합니다.
    q = DQN_model(currentState).numpy()
    action = q.argmax()

    # 행동을 취하고 다음 상태로 넘어갑니다.
    nextState, reward, gameOver, stateInfo = env.act(action)
    fruitRow = stateInfo[0]
    fruitColumn = stateInfo[1]
    basket = stateInfo[2]

    # 과일을 받아내면 winCount를 1 늘리고 과일을 받아내지 못하면 loseCount를 1 늘립니다.
    if (reward == 1):
      winCount = winCount + 1
    elif (reward == -1):
      loseCount = loseCount + 1

    currentState = nextState
    isGameOver = gameOver
    drawState(fruitRow, fruitColumn, basket, gridSize)
    # 다음 행동을 취하기 전에 0.05초의 일시정지를 줍니다.
    time.sleep(0.05)

# 최종 출력결과 이미지를 하나로 정리합니다.
display.clear_output(wait=True)

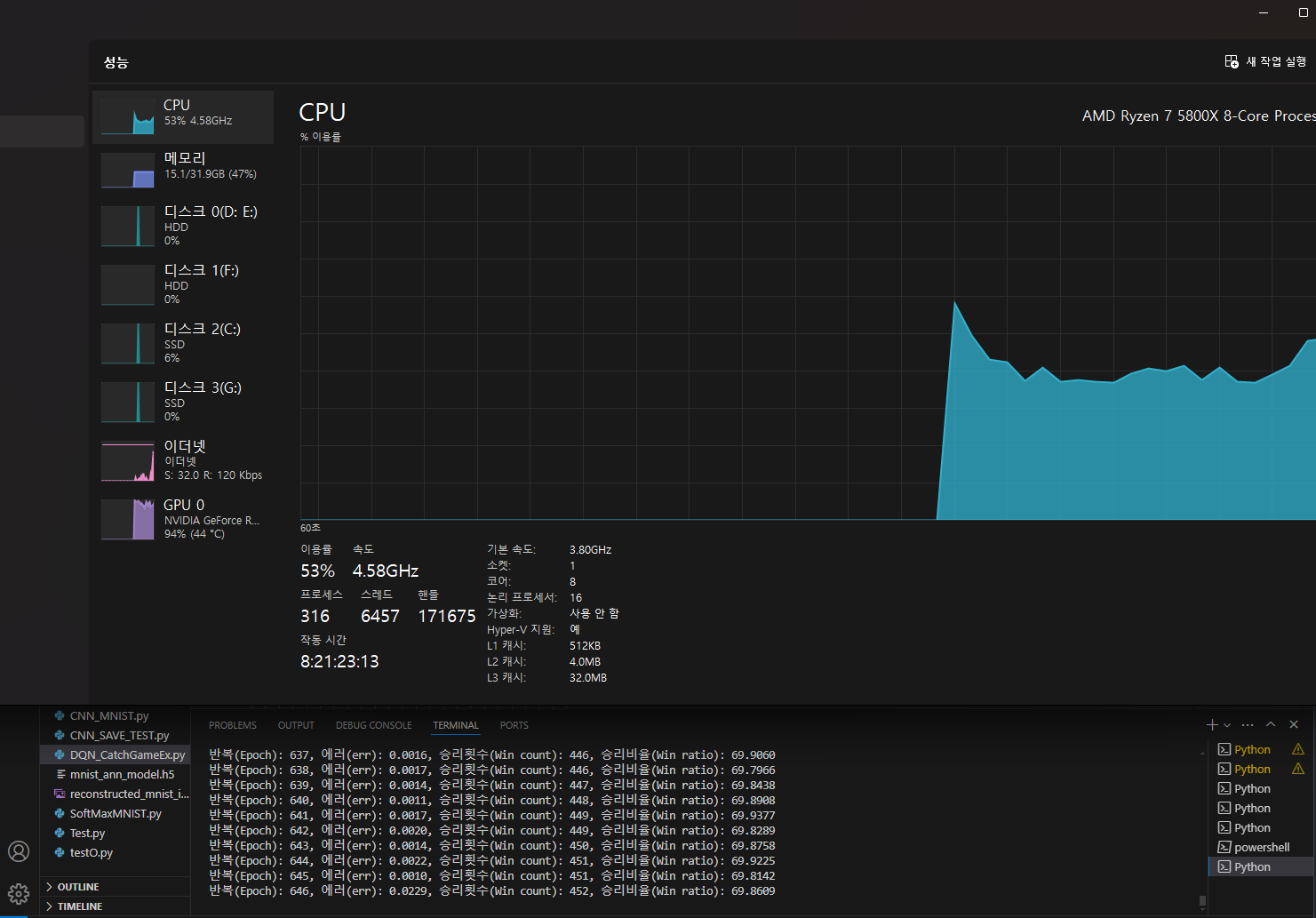

리소스 먹는게 어마어마하다.

https://colab.research.google.com/drive/1m3OxeUCt3XthHJDg3iZ2Rma6PpGXfIAx?usp=sharing
