클래스 다이어그램(Class Diagram)

객체지향 프로그래밍에서 사용하는 설계도 로,



클래스 간의 객체상속, 데이터 전달 방식을 명시적으로 표현하는 개요도 이다.

---

클래스 다이어그램(Class Diragram) 을 사용함으로써 얻을 수 있는 이득

• 자신의 프로그램을 명시적으로 표현할 수 있다.
  • 각 코드는 작성자가 아니면, 이해하기가 매우 힘들 수 있으나, 클래스 다이어그램으로 상속관계와 데이터 구조를 표현하면 더 쉽게 알 수 있다.
• 전체 구조와 클래스 의존성을 파악하기 쉽다.
  • 데이터를 명시적으로 나타냄으로 각 데이터와 객체간 의존성을 파악하고, 객체 구조를 손쉽게 수정할 수 있다.
• 유지보수에 용이하다.
  • 다른사람이 이해하기 편하다는것 은, 나중에 살펴보거나 코드구조를 잊었을 때 살펴볼경우. 다시 기억을 떠올리기가 쉽다는 의미로 코드에 수정사항이 발생하였을 경우. 또는 시스템의 수정을 할 경우 필요한부분을 갈아치울 수 있다.



---

클래스 다이어그램의 구조

---

Class

클래스는 3개 구역으로 나누어진 사각형으로 그린다.



클래스의 이름, 속성, 기능을 표기하며 이름은 필수로 명시해야 한다.

클레스의 세부사항은 필드와 메서드의 접근제한자, 필드명, 데이터타입, 매개변수, 리턴타입 등을 나타낸다.

• 접근 제한자 (Access Modifier)
  • + : public
  •  - : private
  • # : protected
• 속성 (Attribute)
  • 접근 제어자 이름 : 타입 = 기본값
• 기능 (Method)
  • 접근 제어자 이름(파라미터 속성) : 리턴값
  • void 리턴일경우 생략할 수 있다.
  • + setTitle(String)
  • + getTitle() : String

클래스를 세부적으로 작성하는것 또한 중요하지만, 다이어그램을 그릴 때 의 목적을 명시하여. 구조도를 더 명확하게 표현하는것에 집중하는것 이 좋다.

---

Stero Type



Class 객체의 확장요소를 나타낸다.



주로 인터페이스 형태의 객체이거나 Utitlity형태의 객체이거나 등의 객체 구현방식에 따라 나타낼 수 있다.

---

Abstract Class / Method



추상클래스로, 1개이상의 메소드가 구현체 없이 명세만 할 경우 존재하는 클래스를 이야기한다.

이름과 메소드를 기울여 표현하거나, {abstract}를 사용하거나 하여 명확하게 표현할 수 있다.



---

Class RelationShip



클래스간의 관계도를 표현하는 방식이다.



화살표 또는 점선 같은 것으로 객체끼리의 관개성을 표시한다.



---

일반화 ( Generalization)



부모클래스와 자식 클래스 간의 상속관계를 나타낸다.



부모클래스는 자식클래스를 일반화 한 것이고, 자식클래스는 부모 클래스를 구체화 한 것 이다.



상속은 부모클래스의 필드와 메소드를 구체화 해 사용하며, 필요에따라 메소드를 재정의해 사용하게 ㅗ딘다.



부모클래스가 추상일 경우 반드시 Overriad해준다.

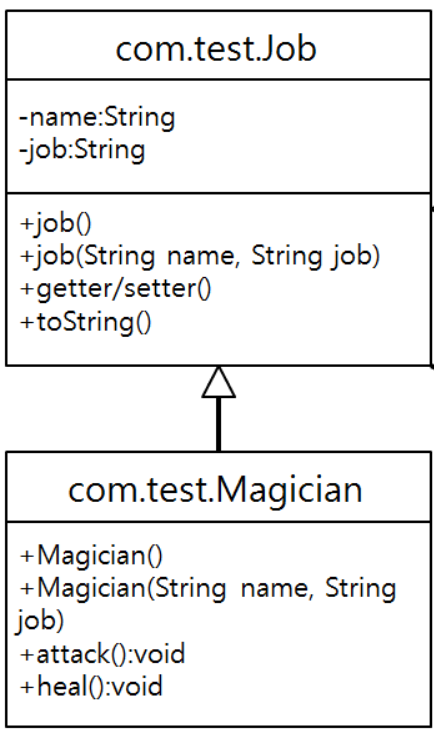

위에서 실선으로 연결하고 부모 클래스 쪽에 비어있는 삼각형 화살표를 그리는것 으로 표현한다.



위 그림에서는 Magician이 test.Jop을 상속받는다고 표현되어있다.



---

실체화 (Realization)



인터페이스의 기능을 실제고 구현한것 을 의미한다.

위 그림에서 인터페이스와 실체화 객체 사이에는 인터페이스쪽에 비어있는 삼각형과 점선 선을 사용하여 연결한다.



---

의존 (Dependency)



클래스 다이어그램에서 가장 많이 사용되는 관계로



어떤 클래스가 다른 클래스를 참조하는것 을 의미한다.

클래스 사이를 점선과 참조할 클래스에 점선으로 이어 화살표를 붙여서 표현한다.



참조는 다음과 같다.

• 메서드 내 대상 클래스 객체 생성
• 메서드 내 대상 클래스 객체 사용
• 메서드 내 대상 클래스 메서드 호출
• 메서드 내 대상 클래스 객체 리턴
• 메서드에서 대상 클래스 객체를 매개변수로 받아서 사용하는것.

---

연관 (Association, Directed Association)



클래스 다이어그램에서 Association은 다른객체의 참조를 가지는 필드를 의미한다.



위의 다이어그램은 두가지 형태를 나타내고 있다.



• 일반적인 Association
• 실선 한개로 연결한다.
• 방향이 없음으로 User가 Phone를 참조할 수도 그 반대가 될 수도 있다. 또는 그 두가지 전부 일 수 있다.



•  Directed Association
• 클래스를 실선으로 연결 후 끝에 화살표를 추가한다.
• user에서 Phone으로 화살표가 향함으로, User가 Phone를 참조하는걸 의미한다.
• -phones는 역할명 을 나타내고, 어떤 역할로 참조되는지 의미한다.



*은 개수를 나타내는데, 대상 클래스에 가질 수 있는 인스턴스의 범위를 나타낸다.

• 1  : 1개
• *  : 0 ~ n개
• n...m : n부터 m까지의 연관관계

---

집합 (Aggregation, Shared Aggregation)



Association 관계를 조금 더 특수하게 나타내 전체와 부분의 관계를 나타낸다.



집한관계를 나타내는것 임으로 Collection이나 Array등을 이용하는 관계이다.



---

합성 (Compositon, Composite Aggregation)



Aggregation과 비슷하게 전체와 부분의 집합관계를 나타낸다. 그러나, Aggeration보다 더 강한. 소유권에 영향을 미치는 집합관계를 이야기한다.

윗부분의 다이아몬드 모양이 아랫부분 화살표를 소유한다.



part가 whole에 독립적이고, whole이 part를 빌려쓰는것과 비슷하게 동작한다.



특징점



• 위의 이미지에서 part를 가지는 whole인스턴스가 part인스턴스의 전체 수명을 책임진다.
• part에 해당하는 인스턴스는 공유될 수 없다.
• part가 공유될 경우, DeepCopy를 통해 공유해야 한다.





화살표 정리
